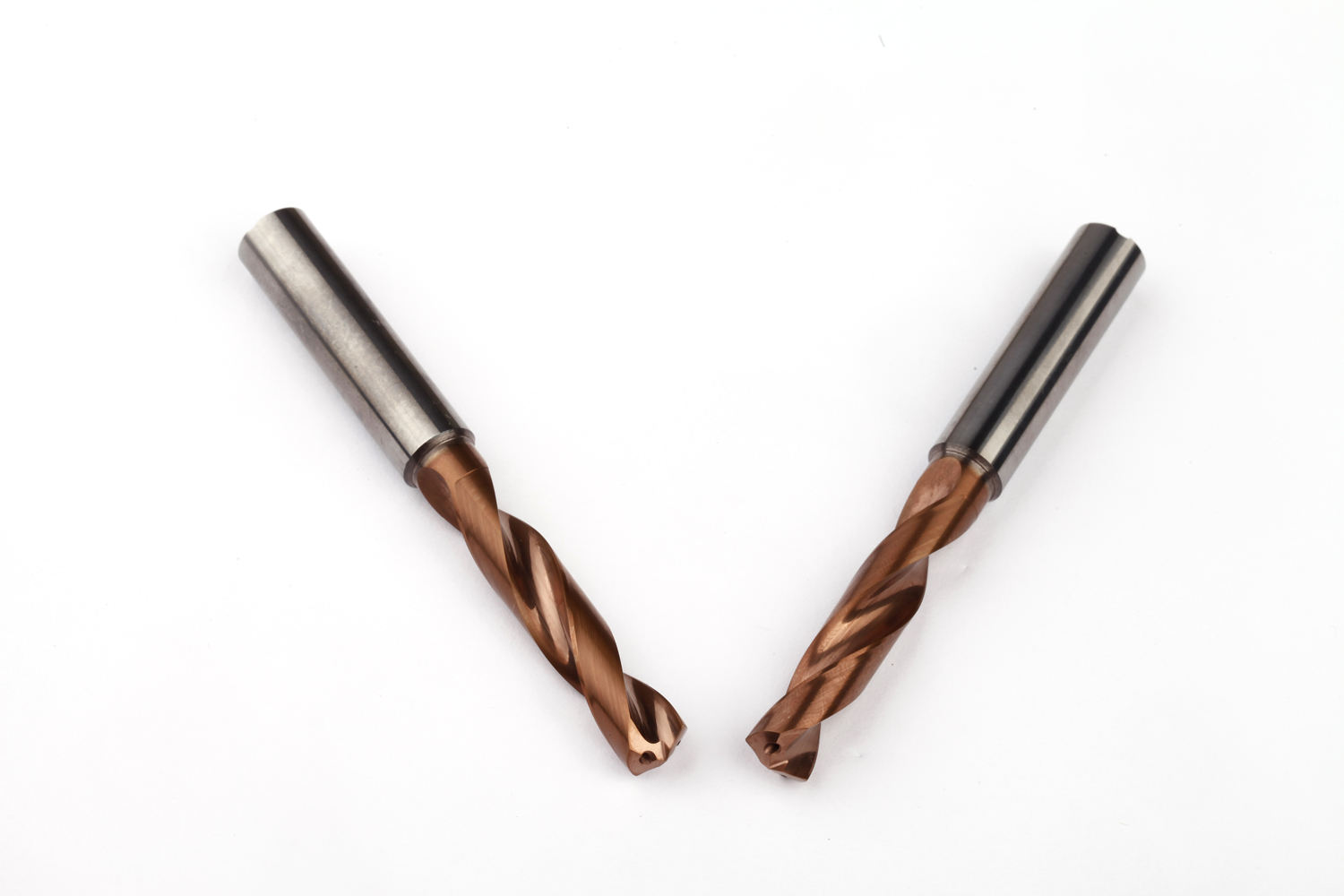

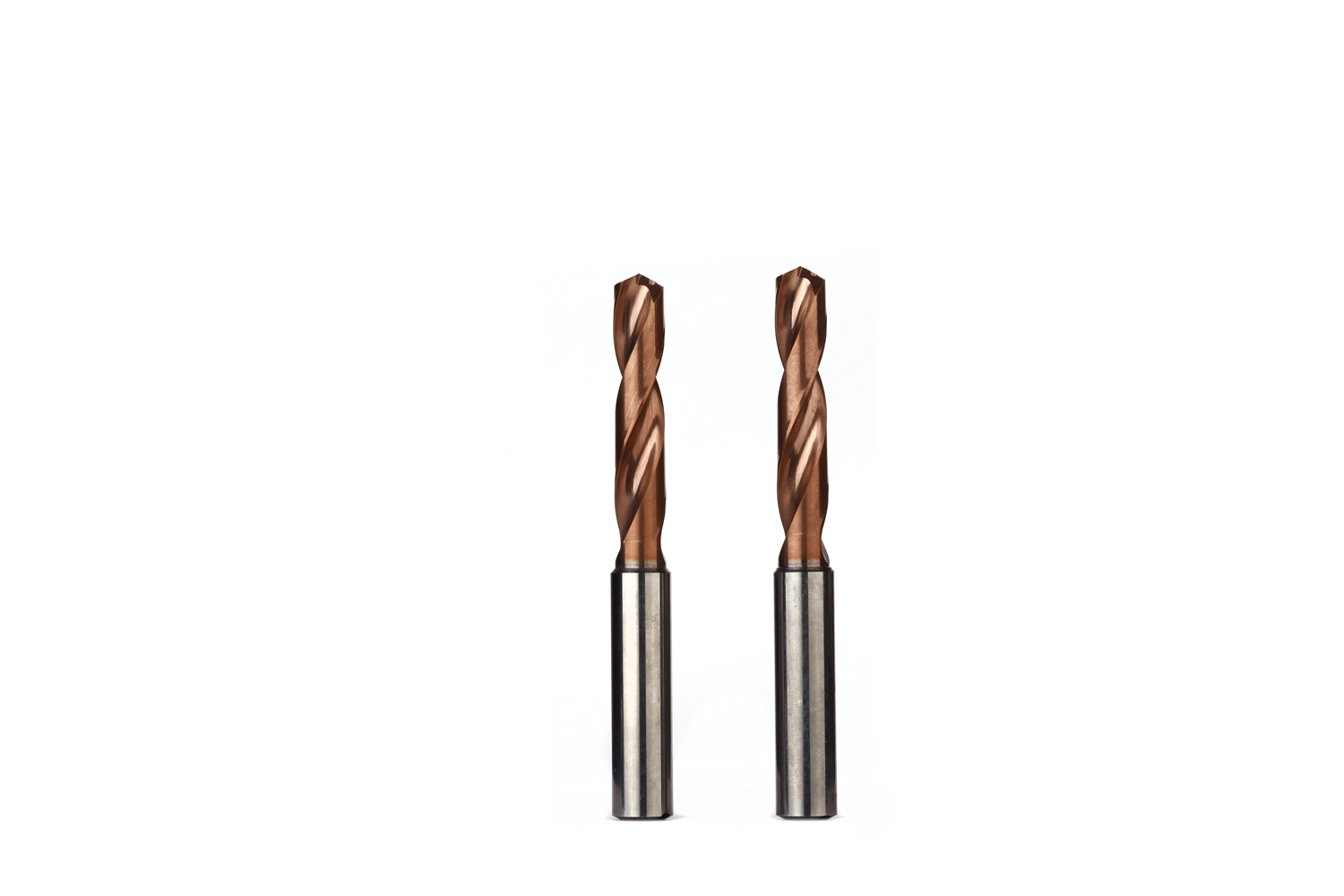

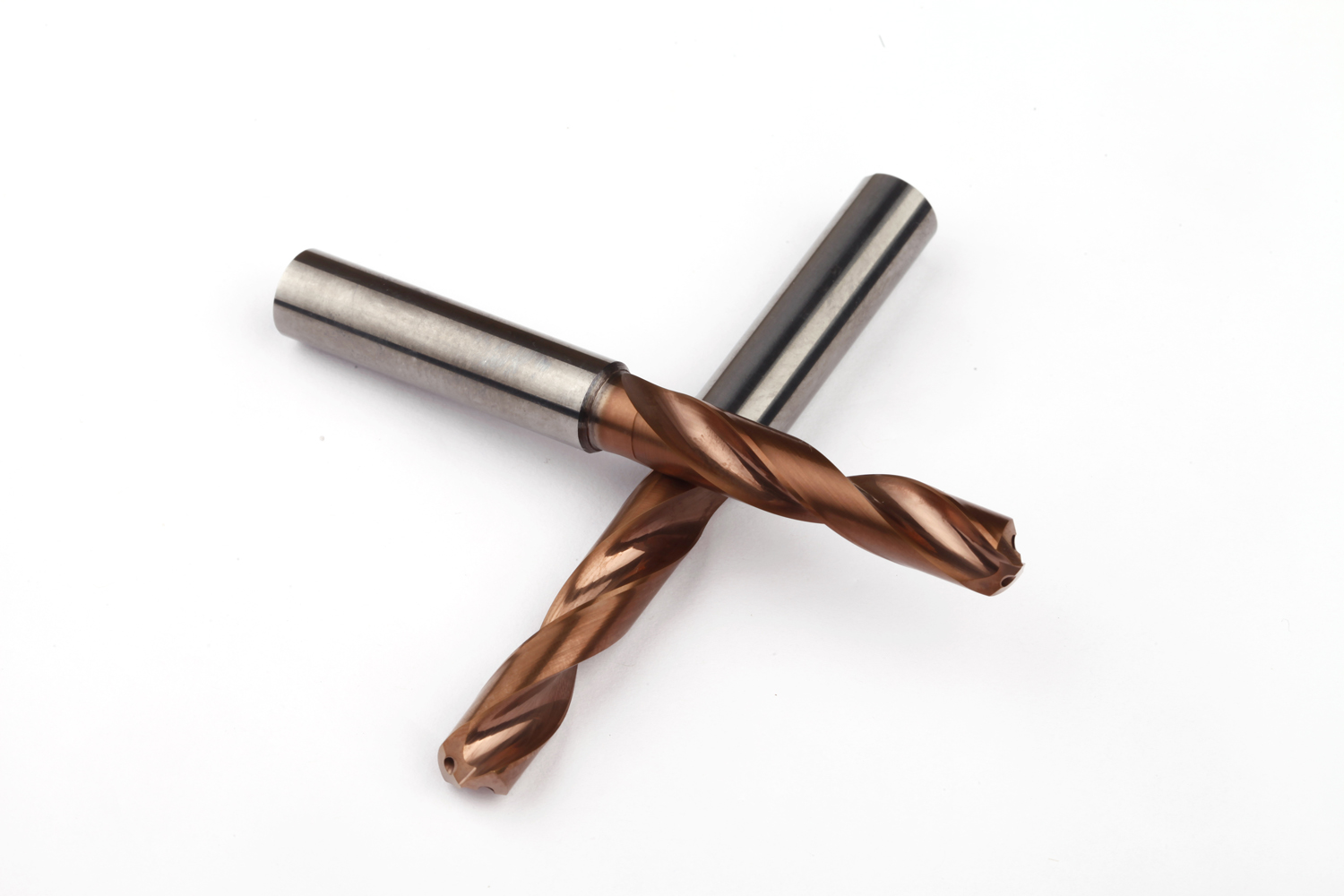

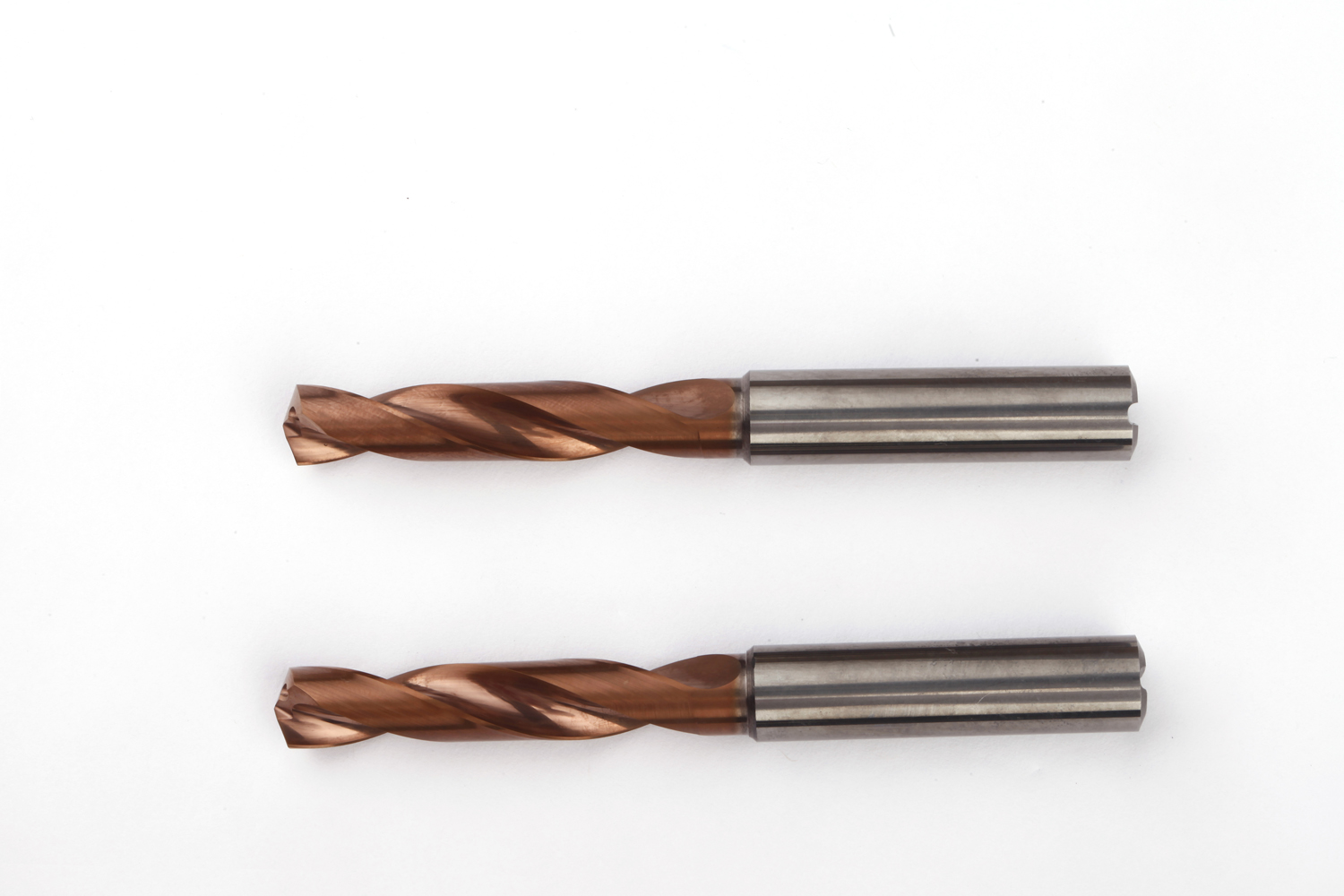

GSA 5D

整体硬质合金

适用于不锈钢

2刃，内冷，5倍径， E涂层，自定心






规格 刃径
（mm） 		刃长
(mm) 		柄径
(mm) 		总长
(mm) 		刃数 涂层
GSA 0300 F2 028 066 E 3 28 6 66 2 Microkevlar E
GSA 0330 F2 028 066 E 3.3 28 0 66 2 Microkevlar E
GSA 0350 F2 028 066 E 3.5 28 0 66 2 Microkevlar E
GSA 0370 F2 028 066 E 3.7 28 0 66 2 Microkevlar E
GSA 0380 F2 036 066 E 3.8 36 0 66 2 Microkevlar E
GSA 0390 F2 036 066 E 3.9 36 0 66 2 Microkevlar E
GSA 0400 F2 036 066 E 4 36 0 66 2 Microkevlar E
GSA 0420 F2 036 074 E 4.2 36 6 74 2 Microkevlar E
GSA 0425 F2 036 074 E 4.25 36 6 74 2 Microkevlar E
GSA 0450 F2 036 074 E 4.5 36 6 74 2 Microkevlar E
GSA 0460 F2 036 074 E 4.6 36 6 74 2 Microkevlar E
GSA 0490 F2 044 082 E 4.9 44 6 82 2 Microkevlar E
GSA 0500 F2 044 082 E 5 44 6 82 2 Microkevlar E
GSA 0510 F2 044 082 E 5.1 44 6 82 2 Microkevlar E
GSA 0530 F2 044 082 E 5.3 44 6 82 2 Microkevlar E
GSA 0550 F2 044 082 E 5.5 44 6 82 2 Microkevlar E
GSA 0580 F2 044 082 E 5.8 44 6 82 2 Microkevlar E
GSA 0590 F2 044 082 E 5.9 44 6 82 2 Microkevlar E
GSA 0600 D  044 082 E 6 44 6 82 2 Microkevlar E
GSA 0650 F3 053 091 E 6.5 53 8 91 2 Microkevlar E
GSA 0670 F3 053 091 E 6.7 53 8 91 2 Microkevlar E
GSA 0680 F3 053 091 E 6.8 53 8 91 2 Microkevlar E
GSA 0700 F3 053 091 E 7 53 8 91 2 Microkevlar E
GSA 0730 F3 053 091 E 7.3 53 8 91 2 Microkevlar E
GSA 0740 F3 053 091 E 7.4 53 8 91 2 Microkevlar E
GSA 0750 F3 053 091 E 7.5 53 8 91 2 Microkevlar E
GSA 0780 F3 053 091 E 7.8 53 8 91 2 Microkevlar E
GSA 0790 F3 053 091 E 7.9 53 8 91 2 Microkevlar E
GSA 0800 D  053 091 E 8 53 8 91 2 Microkevlar E
GSA 0810 F4 061 103 E 8.1 61 10 103 2 Microkevlar E
GSA 0820 F4 061 103 E 8.2 61 10 103 2 Microkevlar E
GSA 0830 F4 061 103 E 8.3 61 10 103 2 Microkevlar E
GSA 0840 F4 061 103 E 8.4 61 10 103 2 Microkevlar E
GSA 0850 F4 061 103 E 8.5 61 10 103 2 Microkevlar E
GSA 0860 F4 061 103 E 8.6 61 10 103 2 Microkevlar E
GSA 0870 F4 061 103 E 8.7 61 10 103 2 Microkevlar E
GSA 0880 F4 061 103 E 8.8 61 10 103 2 Microkevlar E
GSA 0890 F4 061 103 E 8.9 61 10 103 2 Microkevlar E
GSA 0900 F4 061 103 E 9 61 10 103 2 Microkevlar E
GSA 0930 F4 061 103 E 9.3 61 10 103 2 Microkevlar E
GSA 0950 F4 061 103 E 9.5 61 10 103 2 Microkevlar E
GSA 0970 F4 061 103 E 9.7 61 10 103 2 Microkevlar E
GSA 0980 F4 061 103 E 9.8 61 10 103 2 Microkevlar E
GSA 1000 D  061 103 E 10 61 10 103 2 Microkevlar E
GSA 1030 F5 071 118 E 10.3 71 12 118 2 Microkevlar E
GSA 1040 F5 071 118 E 10.4 71 12 118 2 Microkevlar E
GSA 1050 F5 071 118 E 10.5 71 12 118 2 Microkevlar E
GSA 1060 F5 071 118 E 10.6 71 12 118 2 Microkevlar E
GSA 1080 F5 071 118 E 10.8 71 12 118 2 Microkevlar E
GSA 1100 F5 071 118 E 11 71 12 118 2 Microkevlar E
GSA 1110 F5 071 118 E 11.1 71 12 118 2 Microkevlar E
GSA 1120 F5 071 118 E 11.2 71 12 118 2 Microkevlar E
GSA 1150 F5 071 118 E 11.5 71 12 118 2 Microkevlar E
GSA 1180 F5 071 118 E 11.8 71 12 118 2 Microkevlar E
GSA 1190 F5 071 118 E 11.9 71 12 118 2 Microkevlar E
GSA 1200 D  071 118 E 12 71 12 118 2 Microkevlar E
GSA 1210 F6 077 124 E 12.1 77 14 124 2 Microkevlar E
GSA 1220 F6 077 124 E 12.2 77 14 124 2 Microkevlar E
GSA 1250 F6 077 124 E 12.5 77 14 124 2 Microkevlar E
GSA 1260 F6 077 124 E 12.6 77 14 124 2 Microkevlar E
GSA 1300 F6 077 124 E 13 77 14 124 2 Microkevlar E
GSA 1310 F6 077 124 E 13.1 77 14 124 2 Microkevlar E
GSA 1350 F6 077 124 E 13.5 77 14 124 2 Microkevlar E
GSA 1400 D  077 124 E 14 77 14 124 2 Microkevlar E
GSA 1450 F7 083 133 E 14.5 83 16 133 2 Microkevlar E
GSA 1460 F7 083 133 E 14.6 83 16 133 2 Microkevlar E
GSA 1500 F7 083 133 E 15 83 16 133 2 Microkevlar E
GSA 1520 F7 083 133 E 15.2 83 16 133 2 Microkevlar E
GSA 1550 F7 083 133 E 15.5 83 16 133 2 Microkevlar E
GSA 1560 F7 083 133 E 15.6 83 16 133 2 Microkevlar E
GSA 1600 D  083 133 E 16 83 16 133 2 Microkevlar E



参数


材料组 推荐的切削速度
Vc（m/min） 		推荐进给量f（mm/rev）
外冷通路 内冷通路 Φ3 Φ4 Φ6 Φ8 Φ10 Φ12 Φ14 Φ16
P 1 100-140 60-180 0.09-0.13 0.11-0.15 0.14-0.19 0.19-0.25 0.23-0.30 0.24-0.33 0.28-0.38 0.30-0.40
2-3 80-130 60-160 0.09-0.13 0.11-0.15 0.14-0.19 0.19-0.25 0.23-0.30 0.24-0.33 0.28-0.38 0.30-0.40
4-5 70-100 60-130 0.09-0.12 0.10-0.14 0.13-0.17 0.17-0.23 0.21-0.28 0.22-0.30 0.26-0.35 0.28-0.37
6 60-80 60-100 0.08-0.10 0.09-0.12 0.11-0.15 0.15-0.20 0.18-0.24 0.20-0.26 0.23-0.30 0.24-0.32
H 7 50-60 60-80 0.06-0.08 0.07-0.10 0.09-0.12 0.12-0.16 0.14-0.19 0.16-0.21 0.18-0.24 0.19-0.26
M 8-9* 40-60 50-80 0.05-0.09 0.06-0.11 0.07-0.14 0.10-0.17 0.12-0.21 0.13-0.23 0.15-0.26 0.16-0.28
10* 30-50 40-70 0.04-0.07 0.05-0.09 0.06-0.11 0.08-0.14 0.10-0.16 0.11-0.18 0.12-0.21 0.13-0.23
11* 20-40 30-60 0.03-0.05 0.04-0.06 0.05-0.08 0.07-0.11 0.08-0.13 0.09-0.15 0.10-0.17 0.11-0.18
K 12 80-110 60-140 0.13-0.17 0.15-0.20 0.19-0.26 0.26-0.34 0.31-0.41 0.33-0.44 0.38-0.51 0.41-0.54
13-14 60-100 60-120 0.11-0.15 0.14-0.18 0.17-0.23 0.23-0.30 0.27-0.36 0.29-0.39 0.34-0.45 0.36-0.48
15 60-70 60-90 0.06-0.09 0.08-0.10 0.10-0.13 0.13-0.17 0.15-0.20 0.17-0.22 0.19-0.26 0.20-0.27
N 18 135-240 120-255 0.13-0.16 0.15-0.19 0.22-0.28 0.25-0.32 0.31-0.38 0.33-0.42 0.38-0.48 0.41-0.51
*以上参数基于3D钻头，5D×0.7。
