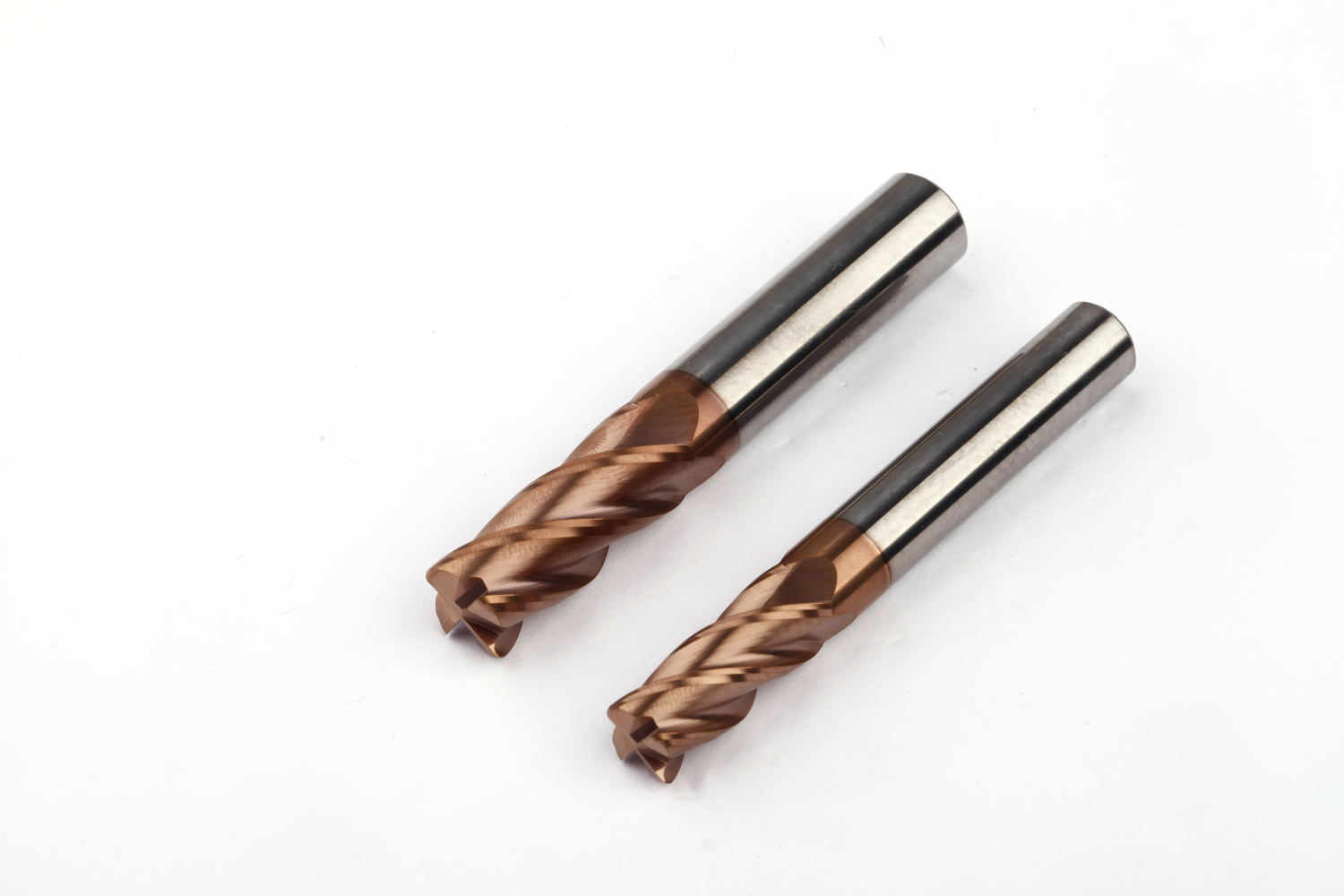

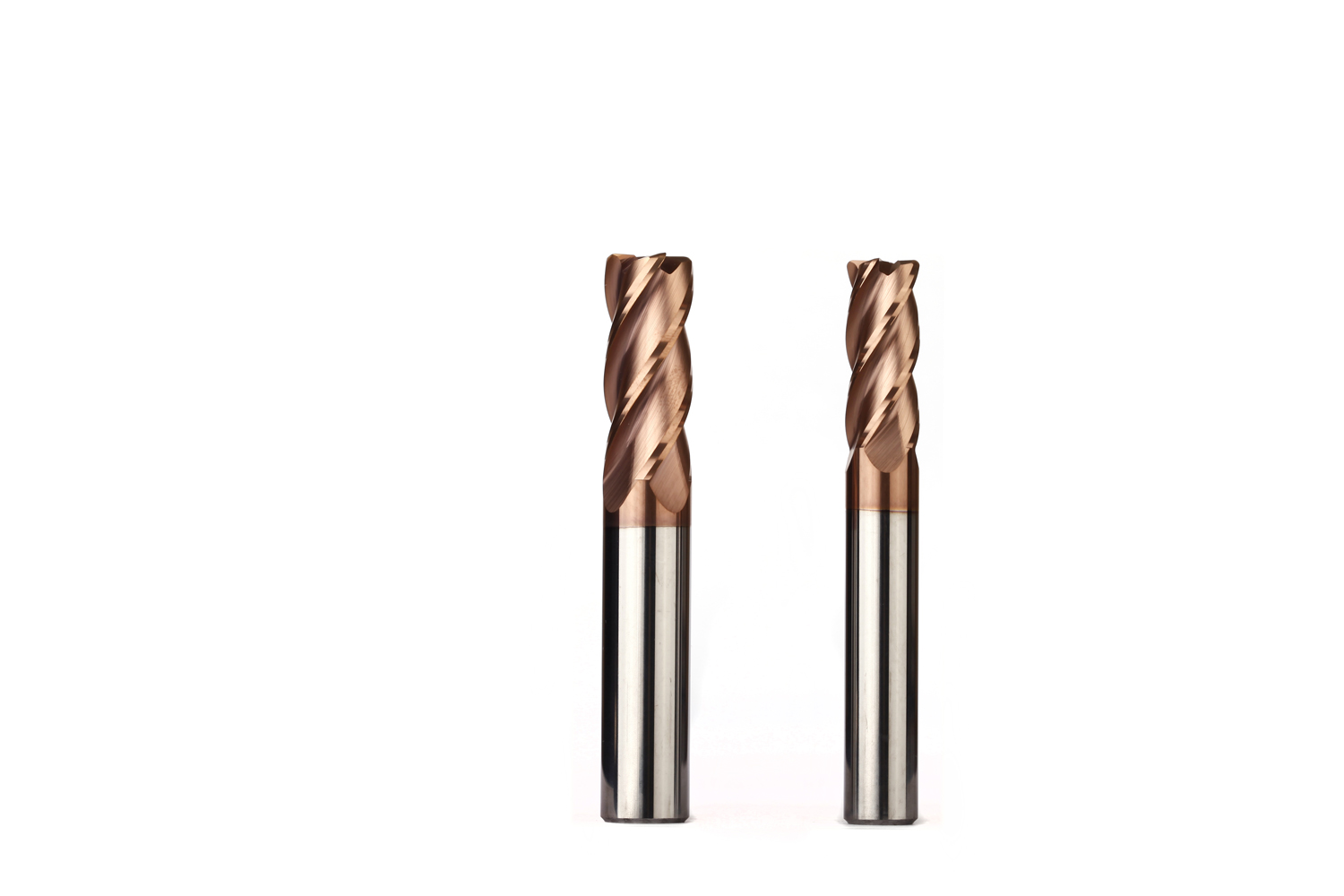

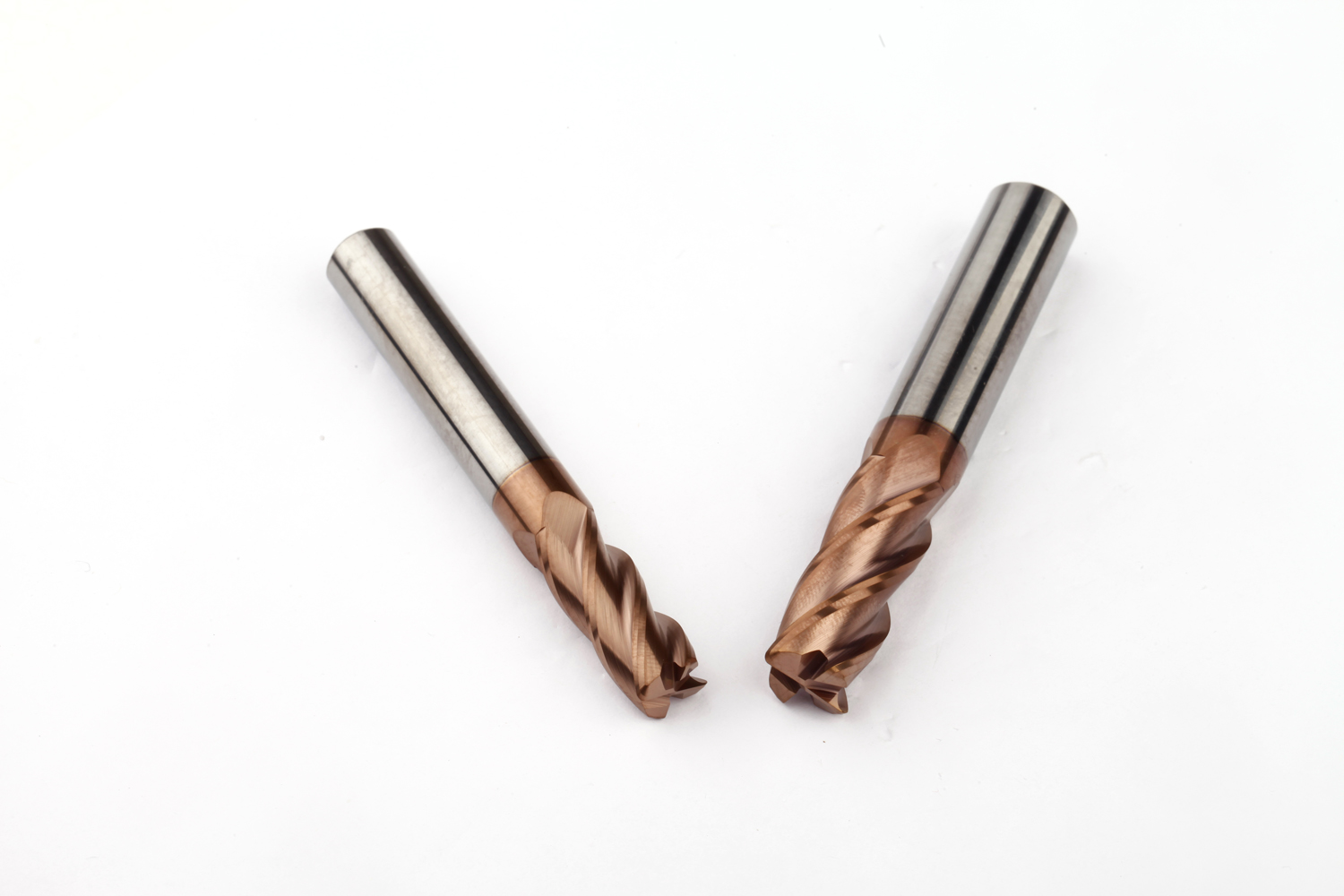

E435RL



●Premium grade carbide

●4F, Radius, L coating, Economical tools

●Fast delivery. High cost performance.

●Recommend Application: General machining









P/N
D
（mm）
ap
(mm)
d
(mm)
L
(mm)
F# Tip Coating
E435 040 D  30 100 R050 L 4 12 4 100 4 0.5 Microkevlar L
E435 040 D  30 100 R100 L 4 12 4 100 4 1 Microkevlar L
E435 060 D  30 100 R050 L 6 18 6 100 4 0.5 Microkevlar L
E435 060 D  30 100 R100 L 6 18 6 100 4 1 Microkevlar L
E435 060 D  30 100 R150 L 6 18 6 100 4 1.5 Microkevlar L
E435 060 D  30 100 R200 L 6 18 6 100 4 2 Microkevlar L
E435 080 D  30 100 R050 L 8 24 8 100 4 0.5 Microkevlar L
E435 080 D  30 100 R100 L 8 24 8 100 4 1 Microkevlar L
E435 080 D  30 100 R150 L 8 24 8 100 4 1.5 Microkevlar L
E435 080 D  30 100 R200 L 8 24 8 100 4 2 Microkevlar L
E435 100 D  30 100 R050 L 10 30 10 100 4 0.5 Microkevlar L
E435 100 D  30 100 R100 L 10 30 10 100 4 1 Microkevlar L
E435 100 D  30 100 R150 L 10 30 10 100 4 1.5 Microkevlar L
E435 100 D  30 100 R200 L 10 30 10 100 4 2 Microkevlar L
E435 120 D  30 100 R050 L 12 36 12 100 4 0.5 Microkevlar L
E435 120 D  30 100 R100 L 12 36 12 100 4 1 Microkevlar L
E435 120 D  30 100 R150 L 12 36 12 100 4 1.5 Microkevlar L
E435 120 D  30 100 R200 L 12 36 12 100 4 2 Microkevlar L




ISO   SMG    ap*Dc ae*Dc  Vc(m / min) Parameters Zn = 2
GROUP


1.5 3 6 10 12 16 20
P
E
1 - 2
0.50  1.00  98 n (rev/min)  20800 10400 5200 3120 2600 1950 1560
fz (mm)  0.005  0.011  0.022  0.036  0.043  0.058  0.072
79 - 116 vf (mm/min) 449 449 449 449 449 449 449
 E
3 - 4
0.40  1.00  49 n (rev/min)   10400 5200 2600 1560 1300 970 780
fz (mm)  0.003  0.007  0.013  0.022  0.027  0.036  0.045
30 - 67 vf (mm/min) 140 140 140 140 140 139 140
E
5 - 6
0.30  1.00  24 n (rev/min)   5090 2550 1270 760 640 480 380
fz (mm)  0.003  0.006  0.012  0.019  0.023  0.031  0.038
6 - 43 vf (mm/min) 59 59 59 58 59 59 58
M
E
8 - 9
0.50  1.00  78 n (rev/min)   16550 8280 4140 2480 2070 1550 1240
fz (mm)  0.003  0.005  0.011  0.018  0.021  0.028  0.035
69 - 87 vf (mm/min) 175 175 175 175 175 175 175
E
10 - 11
0.40  1.00  61 n (rev/min)   12940 6470 3240 1940 1620 1210 970
fz (mm)  0.002  0.005  0.010  0.016  0.019  0.026  0.032
52 - 70 vf (mm/min) 124 124 124 124 124 124 124
K
E
12 - 13
0.50  1.00  66 n (rev/min)   14010 7000 3500 2100 1750 1310 1050
fz (mm)  0.007  0.014  0.028  0.046  0.056  0.074  0.093
48 -84 vf (mm/min) 390 390 390 390 390 389 390
E
14 - 15
0.30  1.00  35 n (rev/min)   7430 3710 1860 1110 930 700 560
fz (mm)  0.004  0.008  0.016  0.027  0.033  0.044  0.054
17 - 54 vf (mm/min) 121 121 121 121 121 122 122
S
 E
19
0.10  1.00  21 n (rev/min)   4460 2230 1110 670 560 420 330
fz (mm)  0.005  0.009  0.018  0.030  0.036  0.048  0.060
12 - 30 vf (mm/min) 80 80 80 80 81 81 79
 E
20
0.10  1.00  21 n (rev/min)   4460 2230 1110 670 560 420 330
fz (mm)  0.005  0.009  0.018  0.030  0.036  0.048  0.060
12 - 30 vf (mm/min) 80 80 80 80 81 81 79
 E
21
0.10  1.00  21 n (rev/min)   4460 2230 1110 670 560 420 330
fz (mm)  0.005  0.009  0.018  0.030  0.036  0.048  0.060
12 - 30 vf (mm/min) 80 80 80 80 81 81 79
 E
22
0.20  1.00  34 n (rev/min)   7220 3610 1800 1080 900 680 540
fz (mm)  0.004  0.008  0.017  0.028  0.034  0.045  0.056
16 - 52 vf (mm/min) 121 121 121 121 121 122 121
