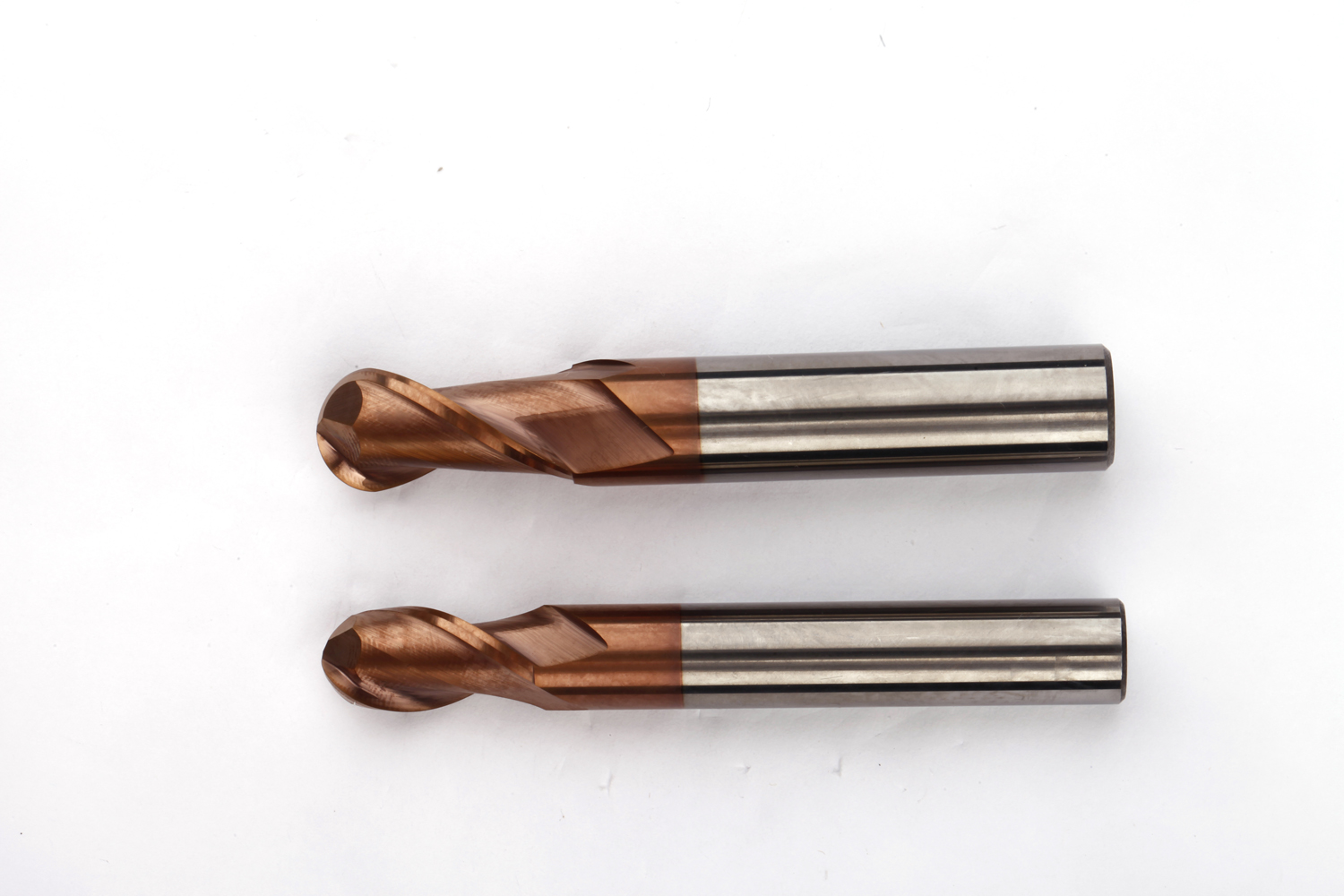

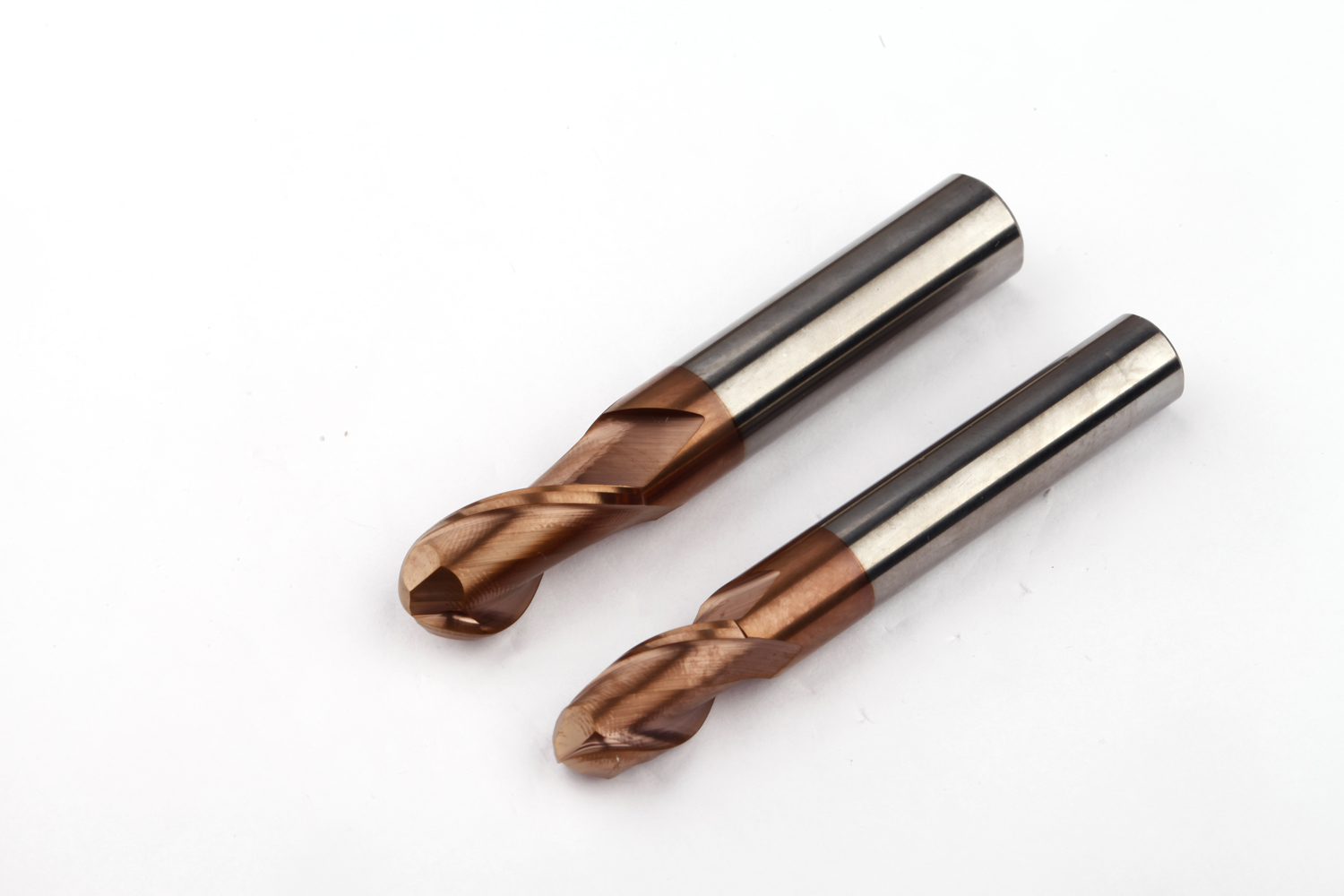

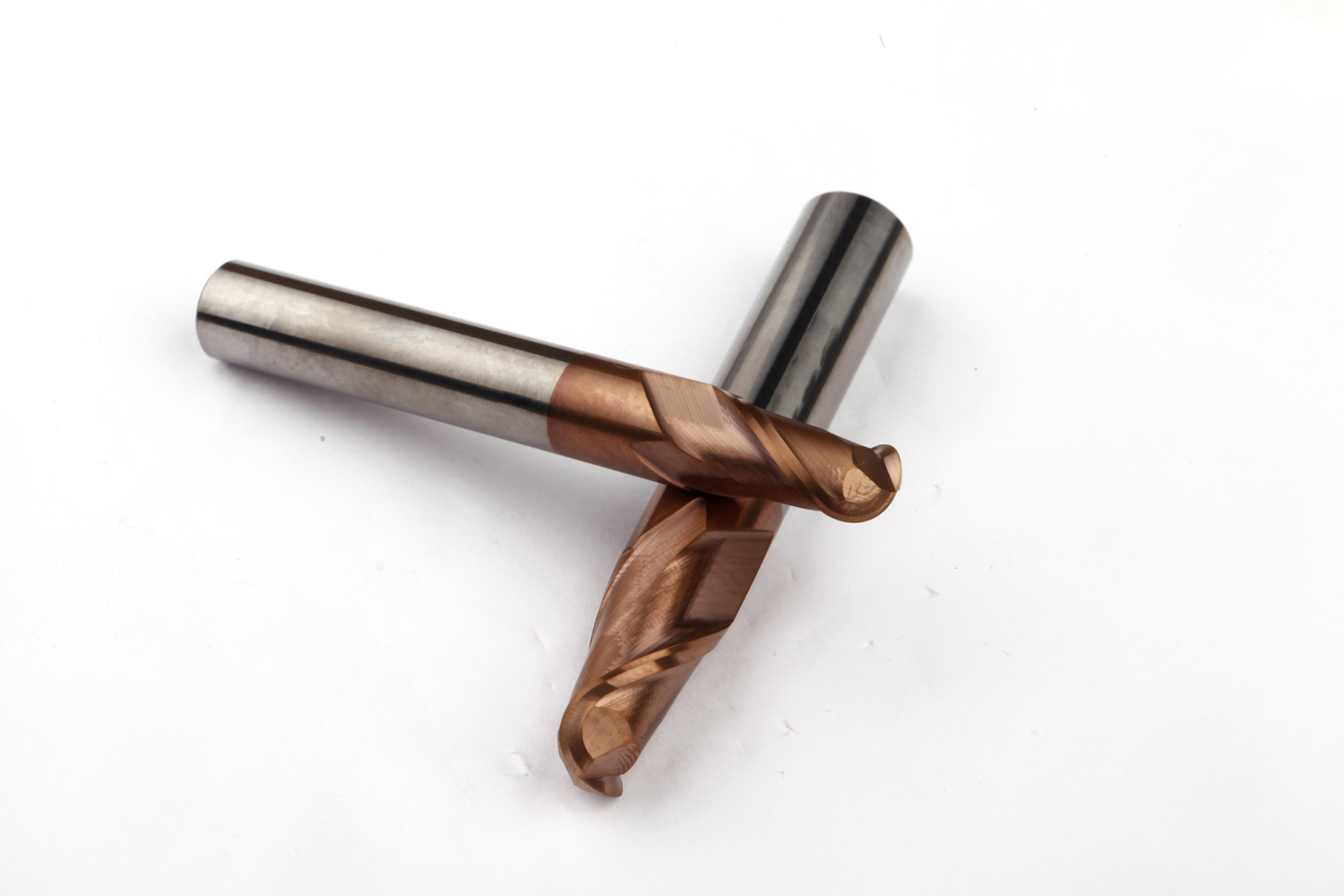

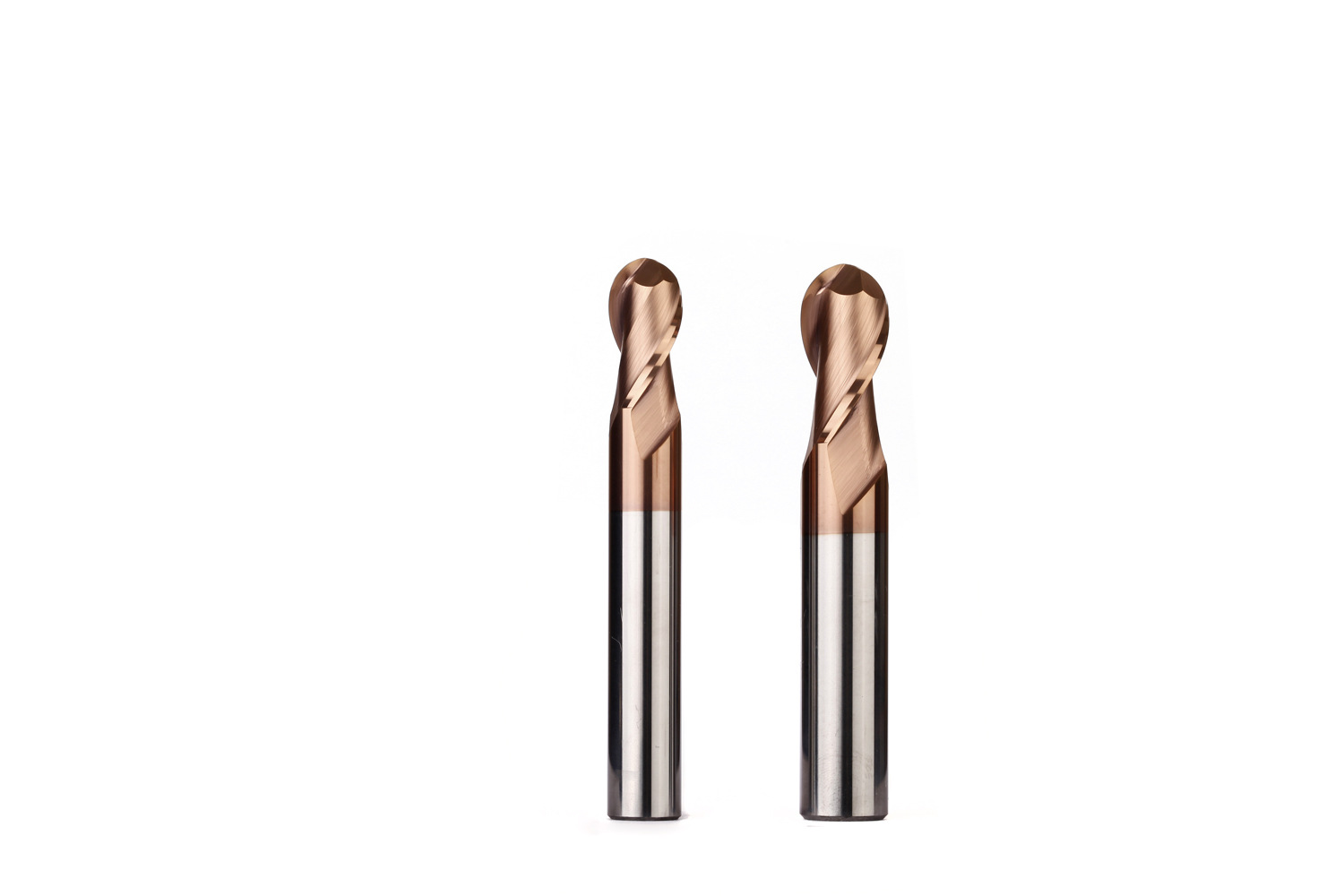

E235B


●Premium grade carbide

●2F, Ball end, L coating, Economical tools

●Fast delivery. High cost performance.

●Recommend Application: General machining









P/N
D
（mm）
ap
(mm)
d
(mm)
L
(mm)
F# Tip Coating
E235 010 F1 20 050 B L 1 2 4 50 2 BN Microkevlar L
E235 015 F1 20 050 B L 1.5 3 4 50 2 BN Microkevlar L
E235 020 F1 20 050 B L 2 4 4 50 2 BN Microkevlar L
E235 025 F1 20 050 B L 2.5 5 4 50 2 BN Microkevlar L
E235 030 F1 20 050 B L 3 6 4 50 2 BN Microkevlar L
E235 035 F1 20 050 B L 3.5 7 4 50 2 BN Microkevlar L
E235 040 D  20 050 B L 4 8 4 50 2 BN Microkevlar L
E235 040 D  20 075 B L 4 8 4 75 2 BN Microkevlar L
E235 050 F2 20 050 B L 5 10 6 50 2 BN Microkevlar L
E235 060 D  20 050 B L 6 12 6 50 2 BN Microkevlar L
E235 060 D  20 075 B L 6 12 6 75 2 BN Microkevlar L
E235 080 D  20 060 B L 8 16 8 60 2 BN Microkevlar L
E235 080 D  20 075 B L 8 16 8 75 2 BN Microkevlar L
E235 100 D  20 075 B L 10 20 10 75 2 BN Microkevlar L
E235 120 D  20 075 B L 12 24 12 75 2 BN Microkevlar L
E235 140 D  20 100 B L 14 28 14 100 2 BN Microkevlar L
E235 160 D  20 100 B L 16 32 16 100 2 BN Microkevlar L
E235 180 D  20 100 B L 18 36 18 100 2 BN Microkevlar L
E235 200 D  20 100 B L 20 40 20 100 2 BN Microkevlar L




 E235B  SLOTTING
ISO   SMG   ap*Dc ae*Dc  vc(m / min) Zn = 2
GROUP


1.5 3 6 10 12 16 20
P
P
1 - 2
0.10  1.00  122 n (rev/min)   25890 12940 6470 3880 3240 2430 1940
fz (mm)  0.005  0.011  0.022  0.036  0.043  0.058  0.072
104 - 140 vf (mm/min) 258 258 258 258 258 258 258
 P
3 - 4
0.20  1.00  61 n (rev/min)   12940 6470 3240 1940 1620 1210 970
fz (mm)  0.003  0.007  0.013  0.022  0.027  0.036  0.045
43 - 79 vf (mm/min) 78 90 85 90 90 90 90
E
5 - 6
0.20  1.00  30 n (rev/min)   6370 3180 1590 950 800 600 480
fz (mm)  0.003  0.006  0.012  0.019  0.023  0.031  0.038
12 - 49 vf (mm/min) 40 40 40 40 40 40 40
M
M
8 - 9
0.50  1.00  98 n (rev/min)   20800 10400 5200 3120 2600 1950 1560
fz (mm)  0.003  0.005  0.011  0.018  0.021  0.028  0.035
88 - 107 vf (mm/min) 125 125 125 125 125 125 125
M
10 - 11
0.30  1.00  76 n (rev/min)   16130 8060 4030 2420 2020 1510 1210
fz (mm)  0.002  0.005  0.010  0.016  0.019  0.026  0.032
67 - 85 vf (mm/min) 64 64 64 64 64 64 77
K
K
12 - 13
0.30  1.00  82 n (rev/min)   17400 8700 4350 2610 2180 1630 1310
fz (mm)  0.007  0.014  0.028  0.046  0.056  0.074  0.093
64 - 101 vf (mm/min) 174 175 174 174 174 174 175
K
14 - 15
0.20  1.00  44 n (rev/min)   9340 4670 2330 1400 1170 880 700
fz (mm)  0.004  0.008  0.016  0.027  0.033  0.044  0.054
26 - 62 vf (mm/min) 100 100 100 100 100 100 100
N N16 1.00  1.00  213 n (rev/min)   45200 22600 11300 6780 5650 4240 3390
fz (mm)  0.005 0.011 0.022 0.036 0.043 0.058 0.072
122-305 vf (mm/min) 490 490 490 490 490 490 490
N17 1.00  1.00  213 n (rev/min)   45200 22600 11300 6780 5650 4240 3390
fz (mm)  0.005 0.011 0.022 0.036 0.043 0.058 0.072
122-305 vf (mm/min) 490 490 490 490 490 490 490
S
 S
19
0.20  1.00  21 n (rev/min)   4460 2230 1110 670 560 420 330
fz (mm)  0.005  0.009  0.018  0.030  0.036  0.048  0.060
12 - 30 vf (mm/min) 55 55 55 55 55 55 55
 S
20
0.20  1.00  21 n (rev/min)   4460 2230 1110 670 560 420 330
fz (mm)  0.005  0.009  0.018  0.030  0.036  0.048  0.060
12 - 30 vf (mm/min) 55 55 55 55 55 55 55
 S
21
0.20  1.00  21 n (rev/min)   4460 2230 1110 670 560 420 330
fz (mm)  0.005  0.009  0.018  0.030  0.036  0.048  0.060
12 - 30 vf (mm/min) 55 55 55 55 55 55 55
 S
22
0.20  1.00  34 n (rev/min)   7220 3610 1800 1080 900 680 540
fz (mm)  0.004  0.008  0.017  0.028  0.034  0.045  0.056
16 - 52 vf (mm/min) 121 121 121 121 121 122 121
