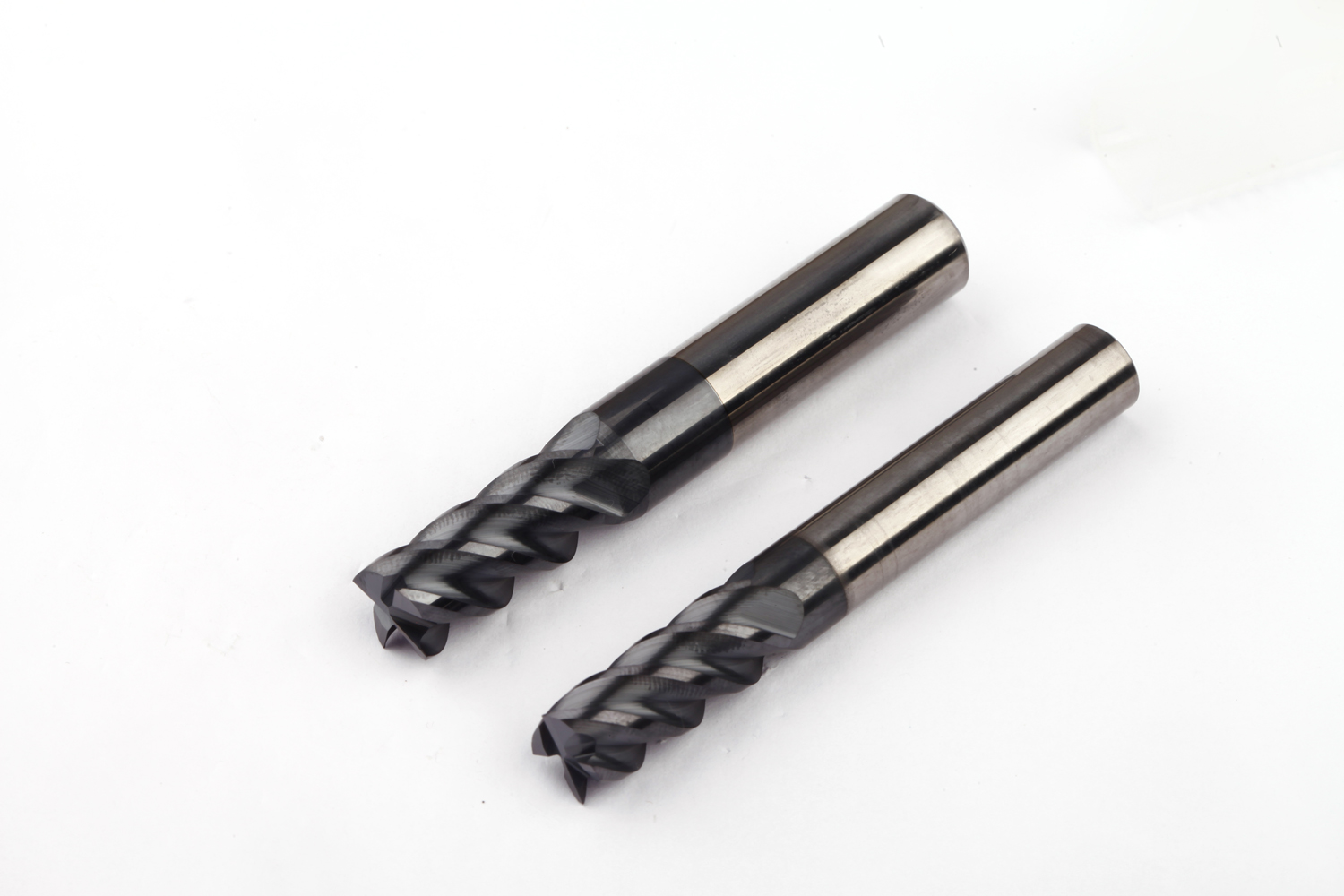

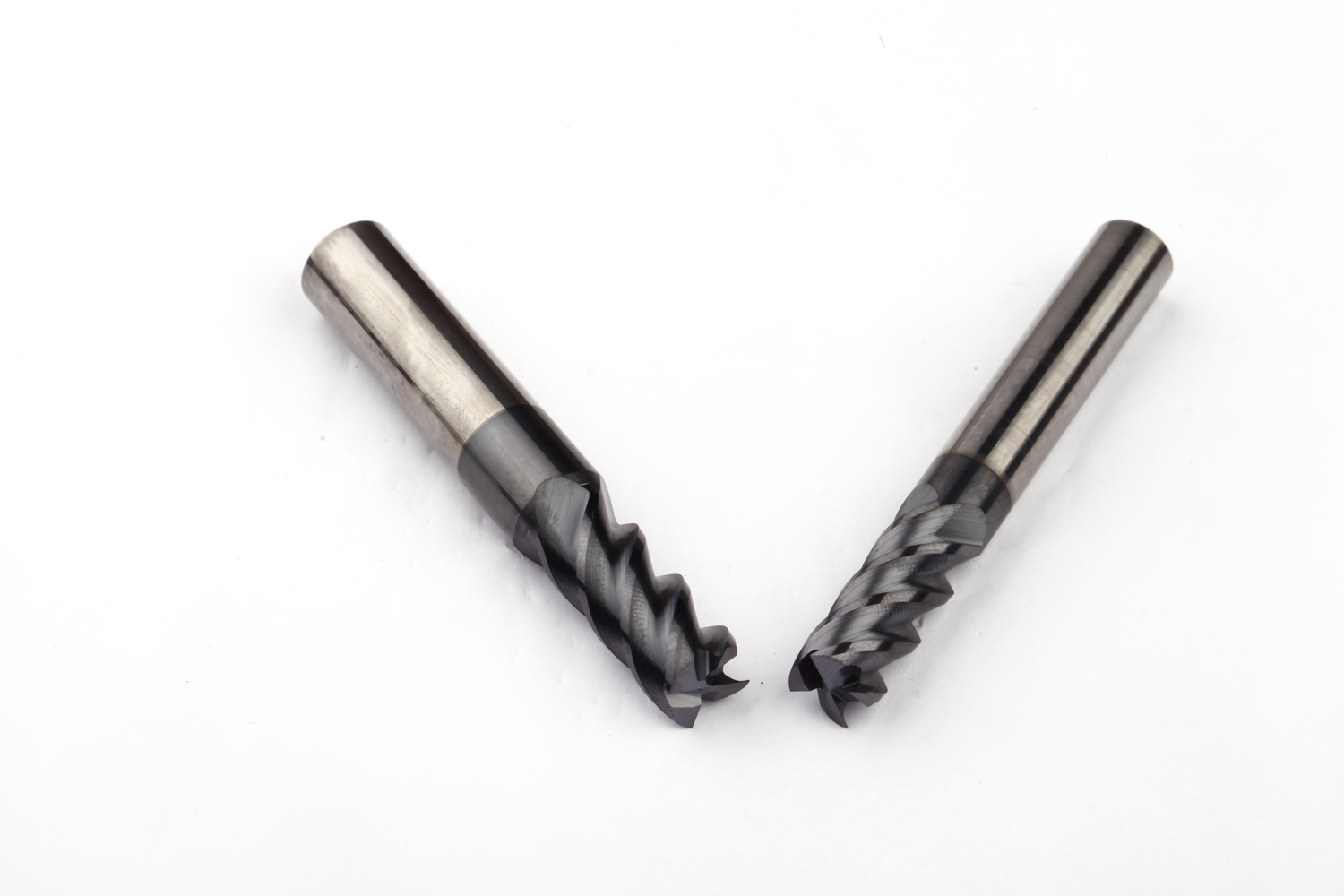

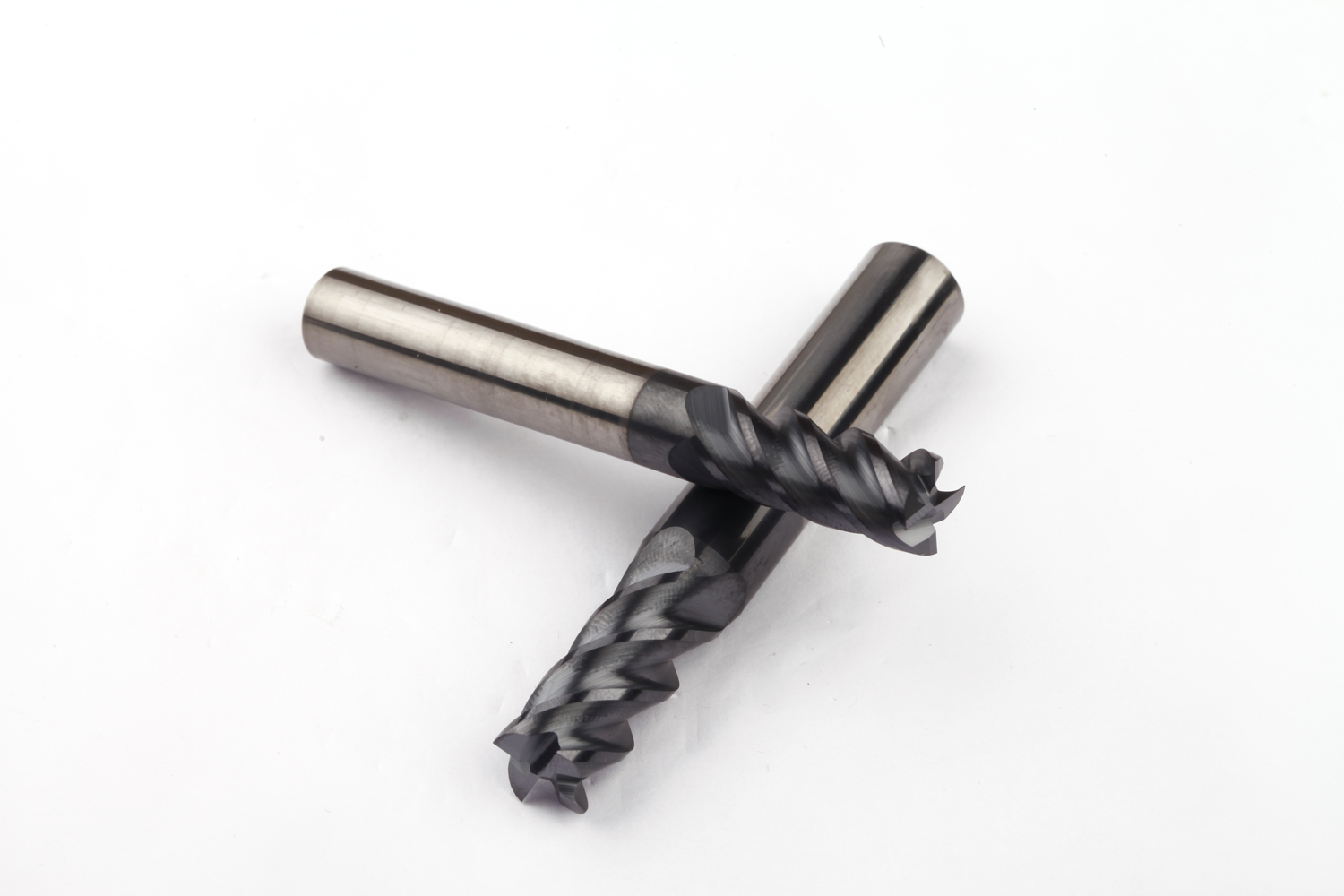

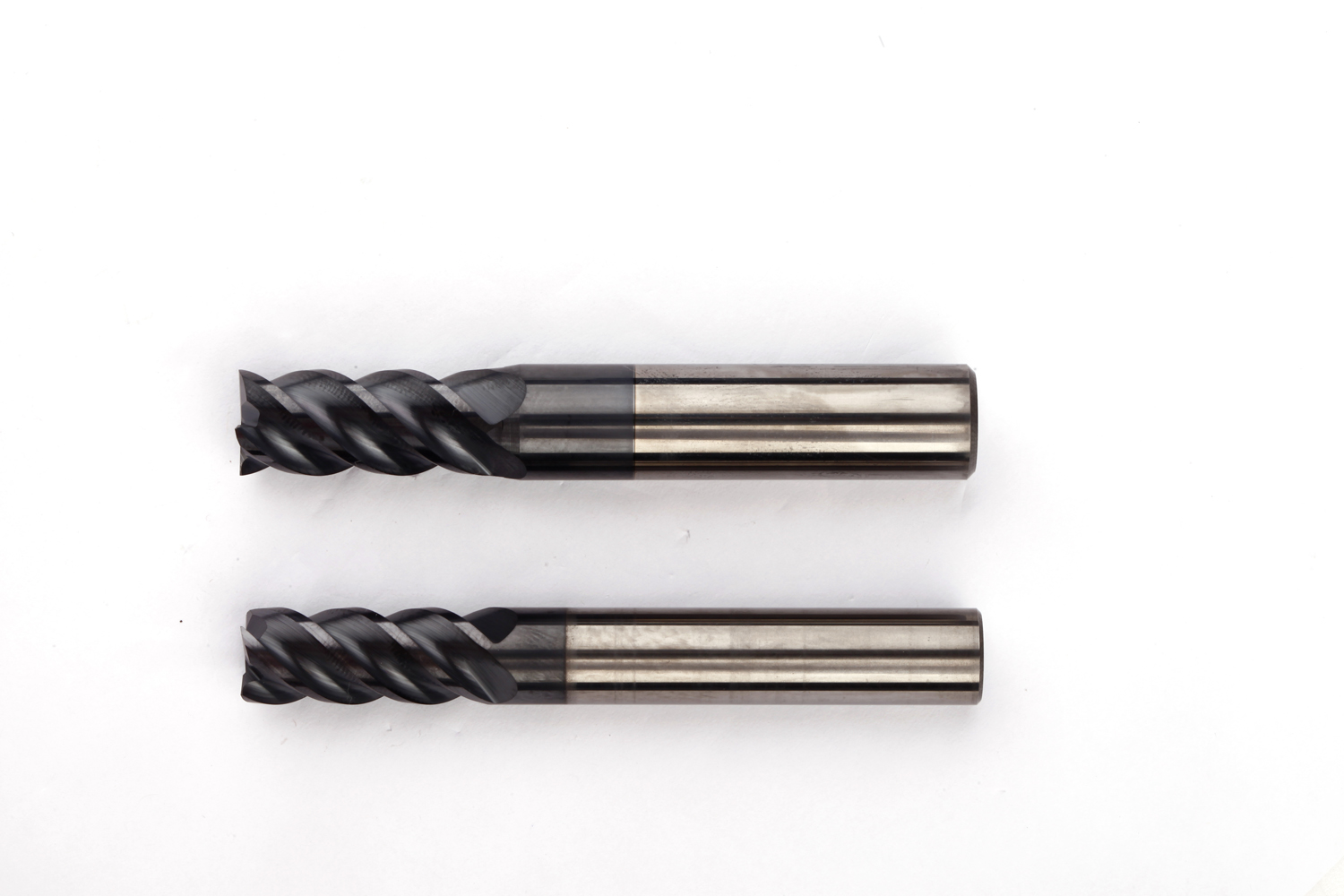

C445S

整体硬质合金

适用于不锈钢，合金钢和铸铁

通用型

4刃， 尖角， D涂层， 通用

通用性高，一种大螺旋角铣刀，能应对小功率机床

工况较差的加工，加强的刃口支撑强度

适合一般机械加工






规格 刃径
（mm） 		刃长
(mm) 		柄径
(mm) 		总长
(mm) 		刃数 刀尖 涂层
C445 010 F1 30 050 S D 1 3 4 50 4 尖角 Microkevlar D
C445 010 F2 30 050 S D 1 3 6 50 4 尖角 Microkevlar D
C445 015 F1 26 050 S D 1.5 4 4 50 4 尖角 Microkevlar D
C445 015 F2 26 050 S D 1.5 4 6 50 4 尖角 Microkevlar D
C445 020 F1 30 050 S D 2 6 4 50 4 尖角 Microkevlar D
C445 020 F2 30 050 S D 2 6 6 50 4 尖角 Microkevlar D
C445 025 F1 24 050 S D 2.5 6 4 50 4 尖角 Microkevlar D
C445 025 F2 24 050 S D 2.5 6 6 50 4 尖角 Microkevlar D
C445 030 F1 26 050 S D 3 8 4 50 4 尖角 Microkevlar D
C445 035 F1 28 050 S D 3.5 10 4 50 4 尖角 Microkevlar D
C445 035 F2 28 050 S D 3.5 10 6 50 4 尖角 Microkevlar D
C445 040 D  25 050 S D 4 11 4 50 4 尖角 Microkevlar D
C445 040 F2 25 050 S D 4 10 6 50 4 尖角 Microkevlar D
C445 045 F2 25 050 S D 4.5 12 6 50 4 尖角 Microkevlar D
C445 050 F2 26 050 S D 5 13 6 50 4 尖角 Microkevlar D
C445 055 F2 30 050 S D 5.5 16 6 50 4 尖角 Microkevlar D
C445 060 D  26 050 S D 6 16 6 50 4 尖角 Microkevlar D
C445 070 F3 30 060 S D 7 20 8 60 4 尖角 Microkevlar D
C445 080 D  25 060 S D 8 20 8 60 4 尖角 Microkevlar D
C445 090 F4 28 075 S D 9 25 10 75 4 尖角 Microkevlar D
C445 100 D  25 075 S D 10 25 10 75 4 尖角 Microkevlar D
C445 110 F5 23 075 S D 11 25 12 75 4 尖角 Microkevlar D
C445 120 D  25 075 S D 12 30 12 75 4 尖角 Microkevlar D
C445 120 D  25 100 S D 12 30 12 100 4 尖角 Microkevlar D
C445 140 D  25 075 S D 14 35 14 75 4 尖角 Microkevlar D
C445 160 D  25 100 S D 16 45 16 100 4 尖角 Microkevlar D
C445 180 D  25 100 S D 18 45 18 100 4 尖角 Microkevlar D
C445 200 D  20 100 S D 20 45 20 100 4 尖角 Microkevlar D




参数


 C445S  SLOTTING
ISO   SMG   ap                     ae  vc Zn = 4
GROUP x Dc  x Dc  (m / min) 1.5 3 6 10 12 16 20
P E
1 - 2 		0.50  1.00  122 n (rev/min)   25890 12940 6470 3880 3240 2430 1940
fz (mm)  0.005  0.011  0.022  0.036  0.043  0.058  0.072
104 - 140 vf (mm/min) 559 559 559 559 560 560 559
 E
3 - 4 		0.40  1.00  61 n (rev/min)   12940 6470 3240 1940 1620 1210 970
fz (mm)  0.003  0.007  0.013  0.022  0.027  0.036  0.045
43 - 79 vf (mm/min) 174 174 174 174 174 173 174
E
5 - 6 		0.30  1.00  30 n (rev/min)   6370 3180 1590 950 800 600 480
fz (mm)  0.003  0.006  0.012  0.019  0.023  0.031  0.038
12 - 49 vf (mm/min) 73 73 73 73 74 74 74
M E
8 - 9 		0.50  1.00  98 n (rev/min)   20800 10400 5200 3120 2600 1950 1560
fz (mm)  0.003  0.005  0.011  0.018  0.021  0.028  0.035
88 - 107 vf (mm/min) 220 220 220 220 220 220 220
E
10 - 11 		0.40  1.00  76 n (rev/min)   16130 8060 4030 2420 2020 1510 1210
fz (mm)  0.002  0.005  0.010  0.016  0.019  0.026  0.032
67 - 85 vf (mm/min) 155 155 155 155 155 155 155
K E
12 - 13 		0.50  1.00  82 n (rev/min)   17400 8700 4350 2610 2180 1630 1310
fz (mm)  0.007  0.014  0.028  0.046  0.056  0.074  0.093
64 - 101 vf (mm/min) 484 484 484 484 486 484 486
E
14 - 15 		0.30  1.00  44 n (rev/min)   9340 4670 2330 1400 1170 880 700
fz (mm)  0.004  0.008  0.016  0.027  0.033  0.044  0.054
26 - 62 vf (mm/min) 152 152 152 152 153 153 152
S  E
19 		0.20  1.00  21 n (rev/min)   4460 2230 1110 670 560 420 330
fz (mm)  0.005  0.009  0.018  0.030  0.036  0.048  0.060
12 - 30 vf (mm/min) 80 80 80 80 81 81 79
 E
20 		0.20  1.00  21 n (rev/min)   4460 2230 1110 670 560 420 330
fz (mm)  0.005  0.009  0.018  0.030  0.036  0.048  0.060
12 - 30 vf (mm/min) 80 80 80 80 81 81 79
 E
21 		0.20  1.00  21 n (rev/min)   4460 2230 1110 670 560 420 330
fz (mm)  0.005  0.009  0.018  0.030  0.036  0.048  0.060
12 - 30 vf (mm/min) 80 80 80 80 81 81 79
 E
22 		0.20  1.00  34 n (rev/min)   7220 3610 1800 1080 900 680 540
fz (mm)  0.004  0.008  0.017  0.028  0.034  0.045  0.056
16 - 52 vf (mm/min) 121 121 121 121 121 122 121
